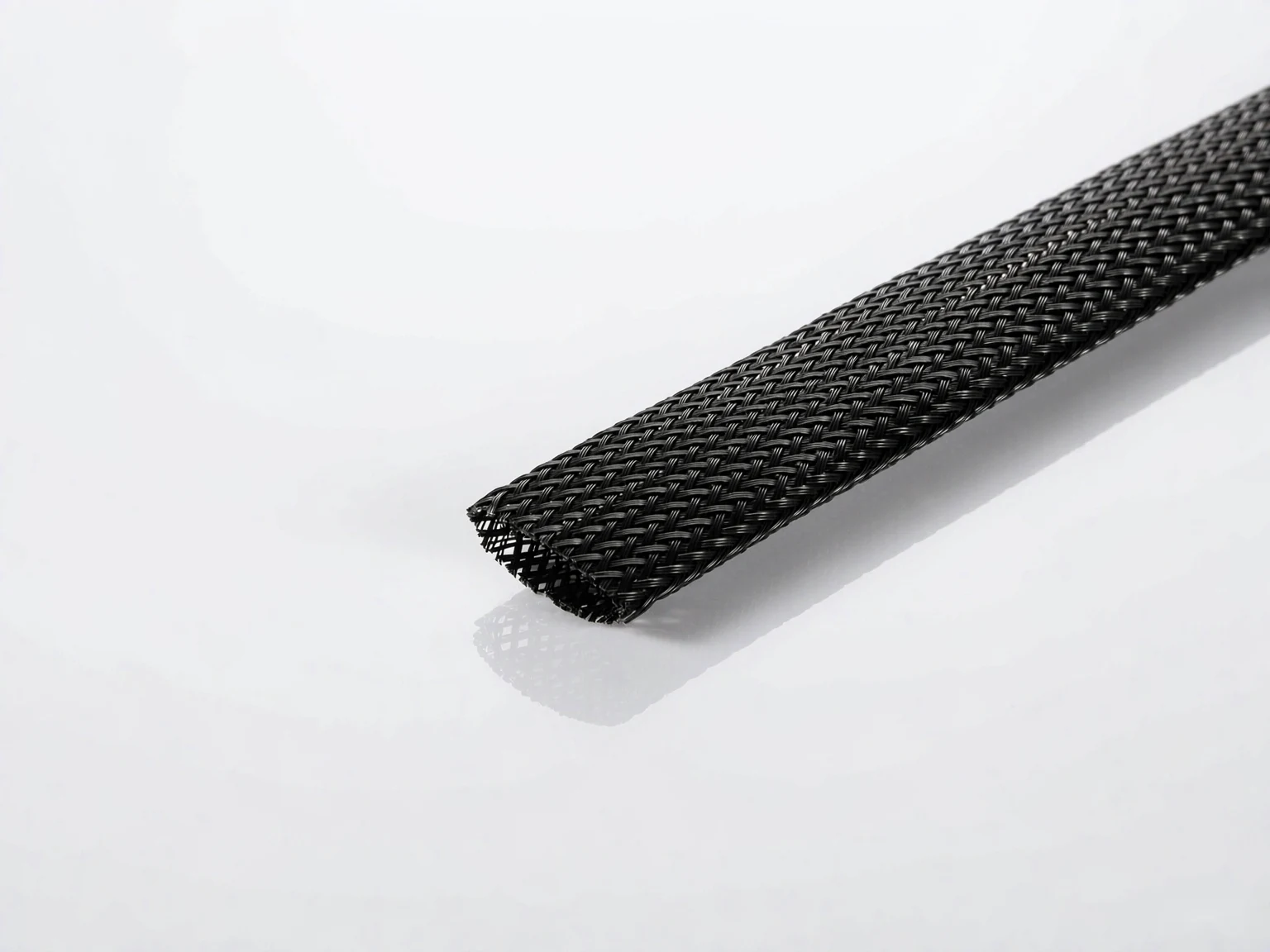

PET 编织网管
聚酯单丝编织的可扩张套管，用于线束收拢与外部耐磨。轻、柔软、散热好，是机舱外线束与设备内部布线的主力方案。
产品结构
按防护重点分成五类，先定防护目标再定结构

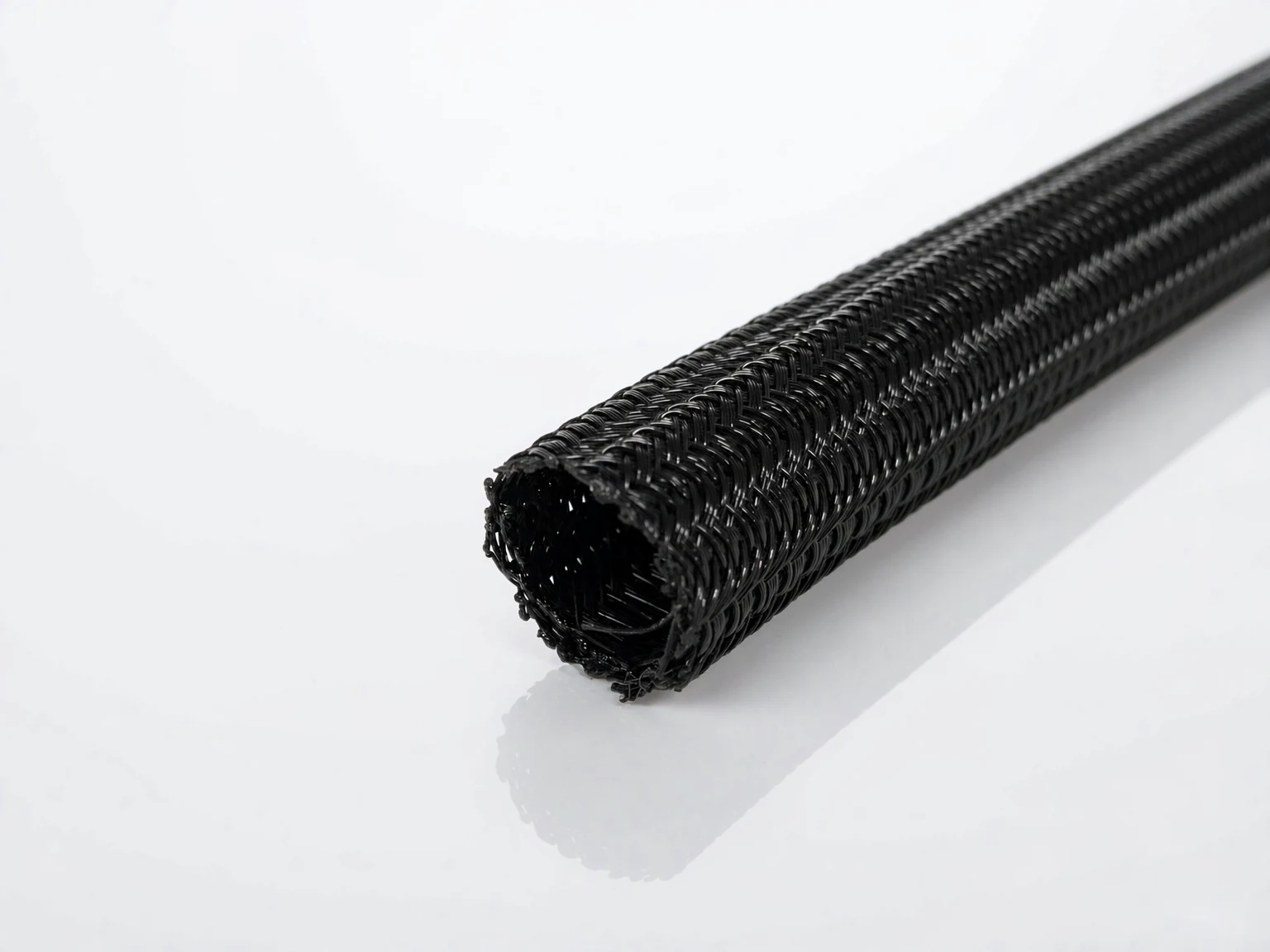

PET 自卷式套管
纵向自卷包覆结构，可在不拆线的情况下加装，适合分支线束、改造维修和需要反复开合的场合。
波纹管
PP 或 PA 波纹挤出结构，抗碾压与耐磨突出，适合底盘、机械臂、工程机械等受外力冲击的路径。

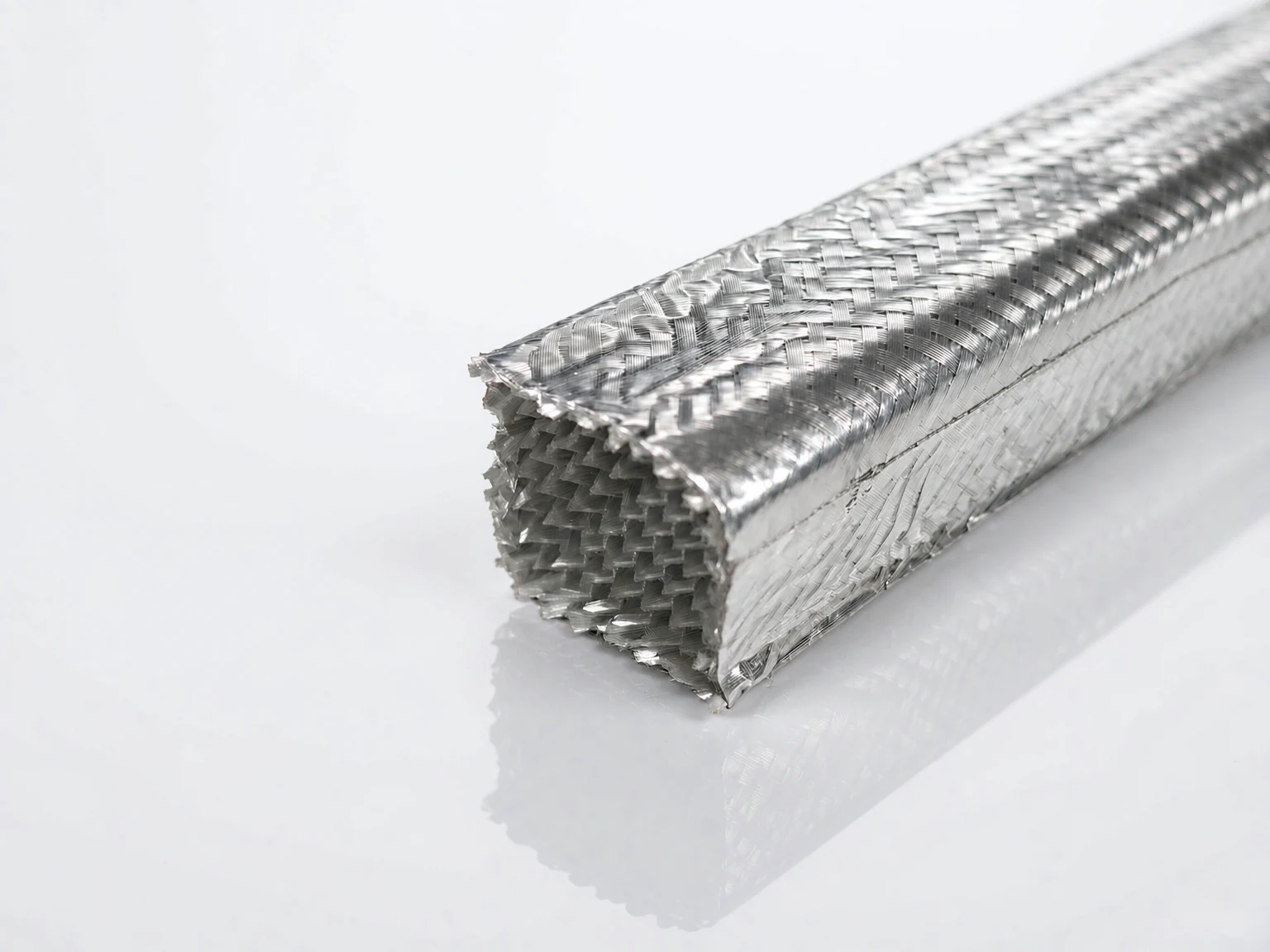

铝箔玻纤防火套管
铝箔反射层 + 玻纤基材的复合结构，用于靠近热源的线束隔热，同时兼顾弯曲走向与耐磨。

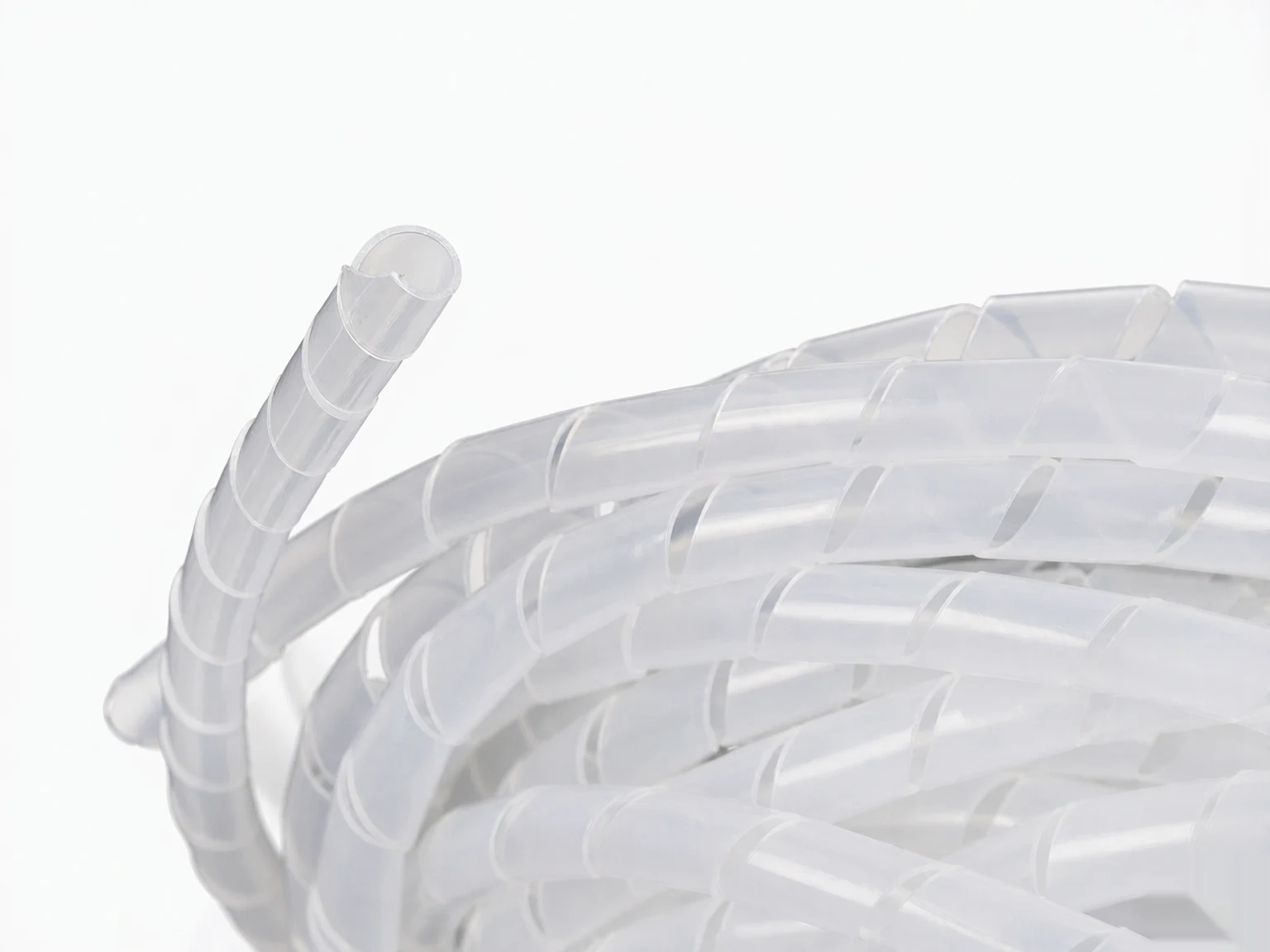

螺旋缠绕管
PA / PTFE / 硅胶螺旋结构，用于分支处缠绕收束，安装快、可局部加强，常与编织网管配合使用。
选型参数
询价前建议确认的 7 项条件
请提供束径范围、连续与峰值温度、耐磨或碾压要求、是否需要阻燃、安装方式、颜色与标识要求，以及所需合规文件。若为进口品牌替代，请同时提供原型号或样品。
规格对比
五类结构的快速对照
小屏设备可左右滑动查看全部参数列。
| 系列 | 材质 | 连续温度（参考） | 结构特点 | 防护重点 | 典型场景 |
|---|---|---|---|---|---|
| PET 编织网管 | 聚酯（PET）单丝 | −50 ~ 155℃ | 可扩张编织，扩张比常见 1.5–2.5 倍 | 耐磨、收拢、轻量 | 汽车线束、逆变器、机器人、机柜 |
| PET 自卷式套管 | 聚酯（PET） | −50 ~ 155℃ | 纵向自卷，可后装；展开宽度 10–200mm | 免拆线加装、维修便利 | 分支线束、改造项目、控制柜 |
| 波纹管 | PP（高温改性）/ PA | PP −40 ~ 125℃；PA −40 ~ 150℃ | 波纹挤出，开口 / 闭口 | 抗碾压、耐磨、防异物 | 底盘、工程机械、机械臂 |
| 铝箔玻纤防火套管 | 铝箔 + 玻纤复合 | 按结构等级，隔热为主 | 反射层 + 柔性波纹走向 | 热辐射屏蔽、隔热 | 发动机舱、排气邻近区域 |
| 螺旋缠绕管 | PA / PTFE / 硅胶（本色白，可定制色） | 按材质，PA 约 −40 ~ 120℃ | 螺旋缠绕，可局部加装 | 分支收束、局部加强 | 分支点、维修段、线束出口 |
以上温度为各材质的连续工作温度区间，具体型号的连续温度、峰值耐受与阻燃等级以对应规格书和正式测试报告为准。
波纹管的 PP 为高温改性等级（通用 PP 通常仅 100–105℃），PP 与 PA 两种材质均有现货规格；自粘式防火套管的连续工作温度为 260℃ / 300℃ 两档（按结构等级），瞬时火焰冲击参考值 1000℃ 不可当作连续耐温使用。
应用路径
从需要防护的部位开始选型
汽车与新能源线束。区分机舱内、底盘、电池包内三类位置：机舱看热辐射与油液，底盘看碾压与泥水，电池包内看阻燃与轻量化。同一台车上通常需要 2–3 种结构组合，而不是统一用一种。
机器人与拖链。往复弯折是主要失效原因，选型要看弯曲半径与往复次数，而不是只看耐磨。拖链内建议用编织结构，避免刚性波纹管在反复弯折处开裂。
工业控制柜与设备内部。以布线整齐、可维护性优先，自卷式与螺旋缠绕管的装配效率明显高于穿入式网管，改造项目尤其明显。
技术数据
按目录整理的编织防护系列
PET 编织网管：材质为聚酯（PET）单丝编织；结构可扩张，开式与闭式可选；外观以黑色为主，可做灰、白及彩色区分；供货为整卷或定长裁切；阻燃按项目提供对应等级结构，UL 档案与合规文件按具体结构核对。
PET 自卷式套管：聚酯（PET）材质，纵向自卷，边缘可热切防散丝；装配无需拆线、可后装，用于分支线束与维修段。
波纹管：PP / PA 材质，波纹挤出，开口（可后装）与闭口两种结构，特点是抗压扁、耐磨与快速穿线。
铝箔玻纤防火套管：铝箔反射层复合玻纤基材，柔性波纹走向，兼顾热辐射屏蔽、弯曲适应与耐磨外层。
螺旋缠绕管：PA / PTFE / 硅胶可选，螺旋缠绕可局部拆装，用于分支收束与局部机械加强。
认证与资料
合规文件按结构提供
编织防护系列不涉及涂覆电气套管的 UL 线圈骨架类认证。阻燃等级、RoHS 与 REACH 资料按具体结构提供；汽车项目可配合 IATF 16949:2016 体系文件与 PPAP 资料核对。
阻燃性能与纱线、编织密度和结构相关，同一系列不同规格不通用，需要按选定型号核对，不以系列名称概括。
常见误区
四个最容易在打样阶段暴露的问题
一、按束径直接选标称内径
编织网管的标称值通常是可覆盖范围而非单一内径。按束径直接选一个数字，常见结果是最大束径处撑不开、最小束径处松垮滑动。正确做法是给出最小和最大束径两个数。
二、忽略最小束径
只核对最大束径是行业通病。网管在最小束径下过于松垮时，会在振动中位移、磨损集中，装配后才发现只能整批返工。
三、开式网管裁切断口散丝
PET 编织裁切需要热切或专用处理，普通剪刀裁切后断口会持续散丝，长期使用后整段松脱。
四、玻纤编织套管不加内衬直接穿线
玻纤本身硬度高、断口锐利，反复穿插会刮伤线皮，操作时也容易刺手。需要反复装配的位置应选有内衬的结构，或改用 PET 编织。
常见问题
采购与验证阶段常见问题
编织网管怎么选规格？
给出最小与最大束径两个数，再确认连续温度、耐磨要求与安装方式。只给一个「线束外径 12mm」通常无法准确定型，因为同一束径在分支处和主干处的实际外径差异很大。
扩张比是什么意思？
指网管从自然状态撑开到最大可用状态的倍数关系。扩张比大，单一规格能覆盖更多束径，但覆盖率下降后防护效果也会减弱。选择时以「常用束径下覆盖率饱满」为准，而不是一味追求大扩张比。
自卷式和闭式怎么选？
新线束、批量生产用闭式（穿入式），装配效率高、外观整齐；改造维修、分支后加装用自卷式，不需要拆线。两者常在同一项目中共存。
能提供阻燃和合规文件吗？
可以按具体结构提供阻燃等级、RoHS 与 REACH 资料。阻燃性能与纱线、编织密度和结构有关，同一系列不同规格不通用，需要按选定型号核对。
耐磨性能怎么验证？
实验室测试能给出相对参考，但实际失效多发生在特定摩擦对象和运动方式下。建议按真实路径做装机验证，必要时提供对照样品同时测试。
可以定制颜色与裁切长度吗？
可根据数量与结构评估颜色、标识与定长裁切。回路区分常用黑白或彩色编织，需要在打样前确认，量产阶段再改成本较高。
RFQ 模板
复制这份编织防护询价模板
把以下要点一并发出，可以更快获得结构建议、样品计划与规格书支持：
- 目标结构：PET 编织 / 自卷式 / 波纹管 / 铝箔防火 / 螺旋缠绕
- 最小与最大束径（mm）：
- 连续温度 / 峰值温度及持续时间：
- 摩擦对象与运动方式（固定 / 往复 / 拖链）：
- 是否要求阻燃（等级）：
- 颜色与是否需要回路标识：
- 裁切长度与包装形态：
- 样品数量 / 年需求量：
